Рукава резиновые металлооплеточные ТУ 2554-187-05788889-2004
Настоящие технические условия распространяются на рукава резиновые металлооплеточные рабочим давлением 5,0 МПа используемые для оснащения оборудования дорожного хозяйства, строительной техники, нефтяной промышленности в качестве гибких трубопроводов для подачи расплавленного битума.
Рукава резиновые металлооплеточные работоспособны в условиях умеренного климата при температуре окружающей среды -40°С до +45°С.
Условное обозначение Рукав dxD ТУ 2554-187-05788889-2004, где d - внутренний диаметр рукава в мм, D - наружный диаметр рукава в мм, ТУ 2554-187-05788889-2004 - номер нормативного документа.
Технические требования:
Рукава резиновые металлооплеточные должны изготавливаться согласно технических требований и по технологической документации.
Основные параметры и размеры указаны в таблице.
| Внутренний диаметр в мм | Наружный диаметр в мм | Диаметр проволоки в мм | Максимально допустимый радиус изгиба в мм | ||
| номинальный | предельное отклонение | номинальный | предельное отклонение | ||
| 32 | ±1,5 | 46 | ±4 |
0,3 |
320 |
| 38 | ±1,5 | 52 | ±4 | 0,3 | 380 |
| 50 | ±1,5 | 65 | ±4 | 0,3 | 500 |
| 65 | ±1,5 | 81 | ±4 | 0,6* | 650 |
| 76 | ±1,5 | 91 | ±4 | 0,6* | 760 |
| 100 | ±1,5 | 116 | ±4 | 0,6* | 1000 |
Примечание.
* Для рукавов с внутренним диаметром 65, 76, 100 мм допускается использование проволоки диаметром 0,5 мм.
Длина рукавов должна соответствовать спецификации согласованной с потребителем, но при этом не превышает 18 метров. Предельные отклонения по длине находятся в пределах ±1,5%.

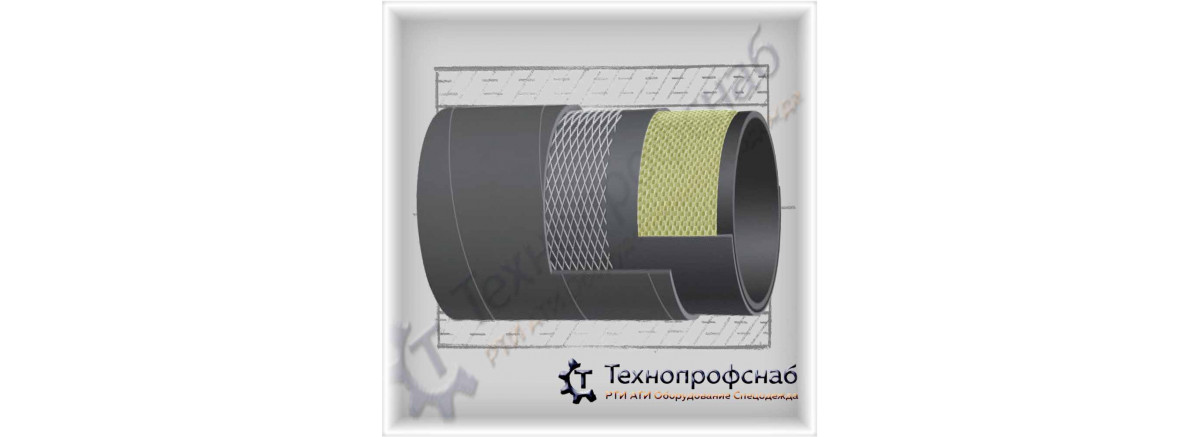

Рукава резиновые металлооплеточные состоят из внутренней металлической оплетки, промежуточного резинового слоя или слоев, нитяной оплетки и наружного резинового слоя.
Резина для изготовления рукавов должна изготавливаться в соответствии с нормами указанными в техническом регламенте. Проволока применяемая для изготовления оплетки рукавов должна соответствовать нормативно технической документации утвержденной в установленном порядке. Наружный слой рукавов для битума должен быть без расслоений, трещин и оголенных нитяных участков.
Допускается наличие углублений, пролежней, отпечатков от кромок и складок бинта глубиной до 2 мм.
Рукава резиновые металлооплеточные должны быть герметичными при испытательном давлении 7,5 МПа.
Маркировка:
На наружной поверхности рукава на расстоянии не более 1,5 метра от края должна быть рельефная маркировка с указанием на ней: товарного знака или наименования предприятия изготовителя; условного обозначения рукава; длины; номера партии и номера рукава; даты изготовления.
Допускается маркировка нанесенная нитрокраской ГОСТ 5406.
