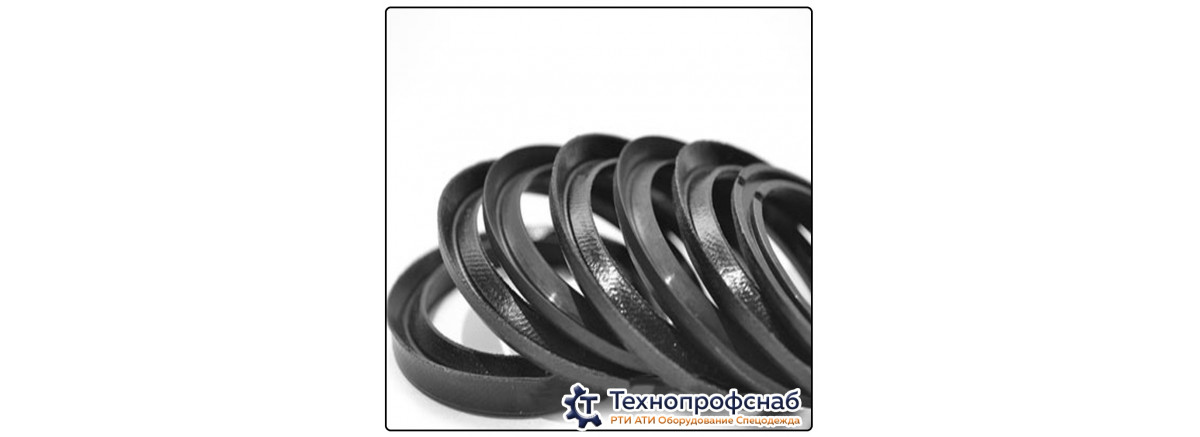

Шевронные уплотнения: применение и особенности

Для работы механизмов гидравлических систем необходимы шевронные уплотнения. Они используются в динамичных элементах, способствуют правильному и точному функционированию устройства. При условии своевременной замены вследствие износа, продлевают срок службы штоков, цилиндров и других деталей.

В нашем каталоге можно выбрать и купить шевронные уплотнения высокого качества по выгодной цене.

Производство и особенности

Уплотнения соответствуют требованиям стандарта ГОСТ 22704-77. Процесс производства состоит из формирования изделий (колец, манжеты) пресс-формами из профиля поперечного сечения.

Вид и комплектация. Представленные шевронные уплотнения поставляются набором:

• (КО и КН) кольца нажимное и опорное;
• (МШ) манжета шевронная.

При приемке допускается только разнотон, выступающая на поверхность резина. Рельефные следы от процесса производства могут быть не более 0,5 – 1,5 мм.

По нормативам количество МШ в комплекте должно быть минимум 2 штуки, если рабочее давление будет до 32 МПа или от 3-х – при давлении 64 МПа.

Материал. Уплотнения могут быть изготовлены из промазанных резиной хб тканей, а также из ткани доместик. Кольца комплекта изготавливаются из бронзы, полиамидов и других материалов.

Рабочая среда. Допускается эксплуатация в следующих условиях:

• температура от -50⁰C до +100⁰C (на короткий период: до 120⁰C);
• давление до 64 МПа;
• скорость детали, описывающей траекторию возвратно-поступательного движения должна быть не более 3 м/сек;
• среда – вода (соленая, пресная), нефть, нефтепродукты, минеральное масло, водные эмульсии.

Маркировка. Номенклатура применяется обозначающая:

• наименование (МШ – манжета шевронная);
• два цифровых показателя – диаметры уплотняемого штока и цилиндра (d, D);
• группа резины.

Функционал и плюсы

Уплотнения предназначены для исключения протечки газа или жидкости при работе механизма. Давление среды приводит к усилению данного эффекта. Следует отметить, функцию защиты деталей, на которые устанавливаются уплотнители. Также они имеют свойство восстанавливать первичную форму. Могут использовать при работе даже в тяжелых условиях.

Среди плюсов уплотнений продолжительный период эксплуатации (при правильном монтаже и использовании – 3 года). При износе, своевременная смена предотвратит проблемы с оборудованием. Это исключит неудовлетворительную работу, поломку. Таким образом, уплотнения применяются как в новых устройствах, так и в ранее эксплуатируемых.

Сфера применения

Уплотнения используются для соединения неподвижных элементов механизма с совершающими возвратно-поступательные движения. А значит, они устанавливаются в штоки, шпиндели медленного вращения, валы, плунжеры, оси. В свою очередь устройства, в составе которых они использованы принадлежат к сфере:

• нефтепереработки и газопереработки;
• машиностроения;
• фармацевтической промышленности;
• химической промышленности.

Монтаж производится специалистом, обслуживающим оборудование. Обычно для установки в деталях предусмотрены специальные посадочные отверстия. Благодаря кольцам в комплекте, уплотнение будет работать не соскальзывая, плотно прилегая. Простые, универсальные правила замены данного элемента, таковы:

1. обязательна защита от пыли и грязи (специальные манжеты, отражатели, сальниковые набивки);
2. движущаяся поверхность, находящаяся в постоянном контакте с уплотнением, должна быть предварительно смазана;
3. перед монтажом, рабочие части следует протереть (обезжирить), затем смазать специальной смазкой или уплотняемой средой.

Таким образом, уплотнения следует правильно устанавливать, соблюдать условия эксплуатации и срок службы будет достаточно продолжительным. А при появлении первых признаков износа, их следует заменить на новые, чтобы гидравлические механизмы оставались рабочими долгие годы.

Шевронные уплотнения, цена которых приятно удивит, вы найдете на нашем сайте. Мы реализуем только качественные комплекты, произведенные и упакованные по ГОСТ.
